HTD12151超高温滚子加热炉研发过程

超高温滚子加热炉(HTD12151)

滚子加热炉是将钻井液加热老化的专用设备。

本产品的整体结构在原有滚子加热炉的基础上进行了改进,设计更加合理,箱体底部进行了加固处理,箱体内设有滚筒支撑板,可以稳固的坐落于箱体底板上、使滚筒在运转过程中更加的平稳。整个箱体的保温层厚度达到80mm、保温性能更好。加热棒置于箱体内上侧、在顶部散热风扇的作用下,使整个箱体内部的受热更加均匀。箱体后侧保温层可直接拆卸、维修保养更加方便、快捷。

本产品采用最新的PID智能控制技术,直接设定,数字显示。电器配置更加合理、安全、精准。电机配有调速装置,可以调节滚筒运转速度。所有的开关按钮增设了指示灯,操作更加直观、清晰。启用了电路安全装置、为试验人员提供了更加安全的操作环境。

本产品的优点:运转平稳、噪音小,精度高、工作范围大、自动化程度高,操作简单,坚固耐用,维修保养方便。可以为高温状态下的陈化试验提供更加准确的测试结果。

产品研发背景:针对目前市场上滚子加热炉出现受热不均匀、温度不达标、维修保养不方便等问题,进行研发本产品。

本项目于2019年3月15日开始研制,主要包括结构的设计、制造、电路设计组装等,全部制作完成后进行试验,验证其可行性。

一、结构设计过程中遇到的问题:

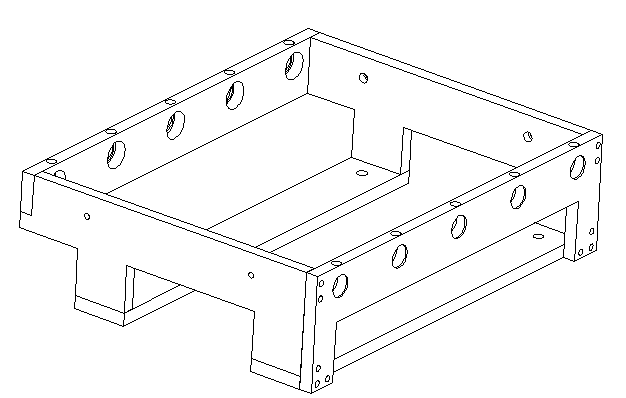

(1)为了箱体底部更加稳固,在原来滚筒支撑板的基础上,改进了其结构,如图所示。这样可以稳固的坐落于箱体底板上、使滚筒在运转过程中更加的平稳。

(1)整个箱体的保温层厚度多少合适?经过计算找数据,确定将保温层的厚度加厚至80mm,这样可使保温性能更好。

(2)为了解决炉内受热温度均匀的情况下,也想了很多方法,加热棒的安装位置安装方式等,最终将加热棒置于箱体内上侧,并于其顶部安装散热风扇,风扇周围安装一套风扇导流装置,这样可使整个箱体内部的受热更加均匀。

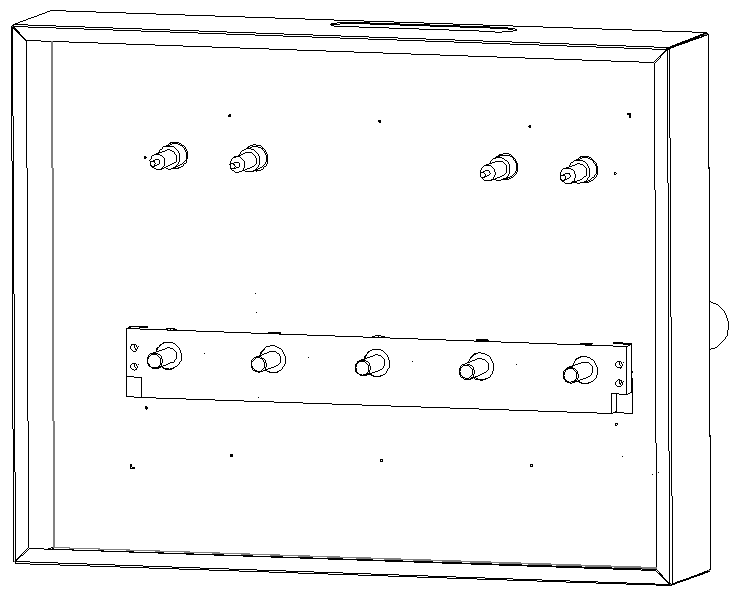

(3)针对维修保养是否方便的问题,最终出了如下方案,箱体后侧板可通过拆卸后支撑板后进行拆卸,维修保养更加方便、快捷。如图所示。

二、控制系统设计中遇到的问题:

升级现有的控制技术,在考虑安全、直观、精准等条件下,最终采用最新的PID智能控制技术,直接设定,数字显示,电机配有调速装置;可以调节滚筒运转速度;所有的开关按钮增设了指示灯,操作更加直观、清晰;启用了电路安全装置、为试验人员提供了更加安全的操作环境。

三、试验过程中遇到的问题:

试验时,散热风扇转速过高,考虑在电路控制系统中添加调速装置。

最终完成产品之后,将超高温承压釜体放在超高温滚子加热炉中进行试验,取得了试验的成功。
